cerasonar transformator
1205-2
Transformateur 100 V – intégration flexible dans les systèmes audio distribués
Le transformateur 100 V cerasonar permet d’intégrer des enceintes invisibles cerasonar basse impédance compatibles dans des systèmes audio distribués 100 V.
Ce concept d’installation convient particulièrement aux projets commerciaux, hôteliers et multizones comportant de longues liaisons de câbles, plusieurs enceintes et une répartition flexible de la puissance depuis un amplificateur central.
Le transformateur convertit la sortie 100 V de l’amplificateur vers l’impédance requise par l’enceinte raccordée. Plusieurs prises de puissance permettent d’adapter le niveau de l’enceinte et la charge de l’amplificateur aux exigences de chaque zone.
Pour des performances acoustiques optimales et une protection fiable des enceintes, cerasonar recommande l’utilisation du cerasonar cs-500dsp4 en mode 100 V avec le préréglage DSP d’usine spécifiquement accordé à l’enceinte raccordée. Un amplificateur 100 V universel compatible peut également être utilisé, à condition que la charge du système, la réponse en fréquence et la protection des enceintes aient été vérifiées par un professionnel.

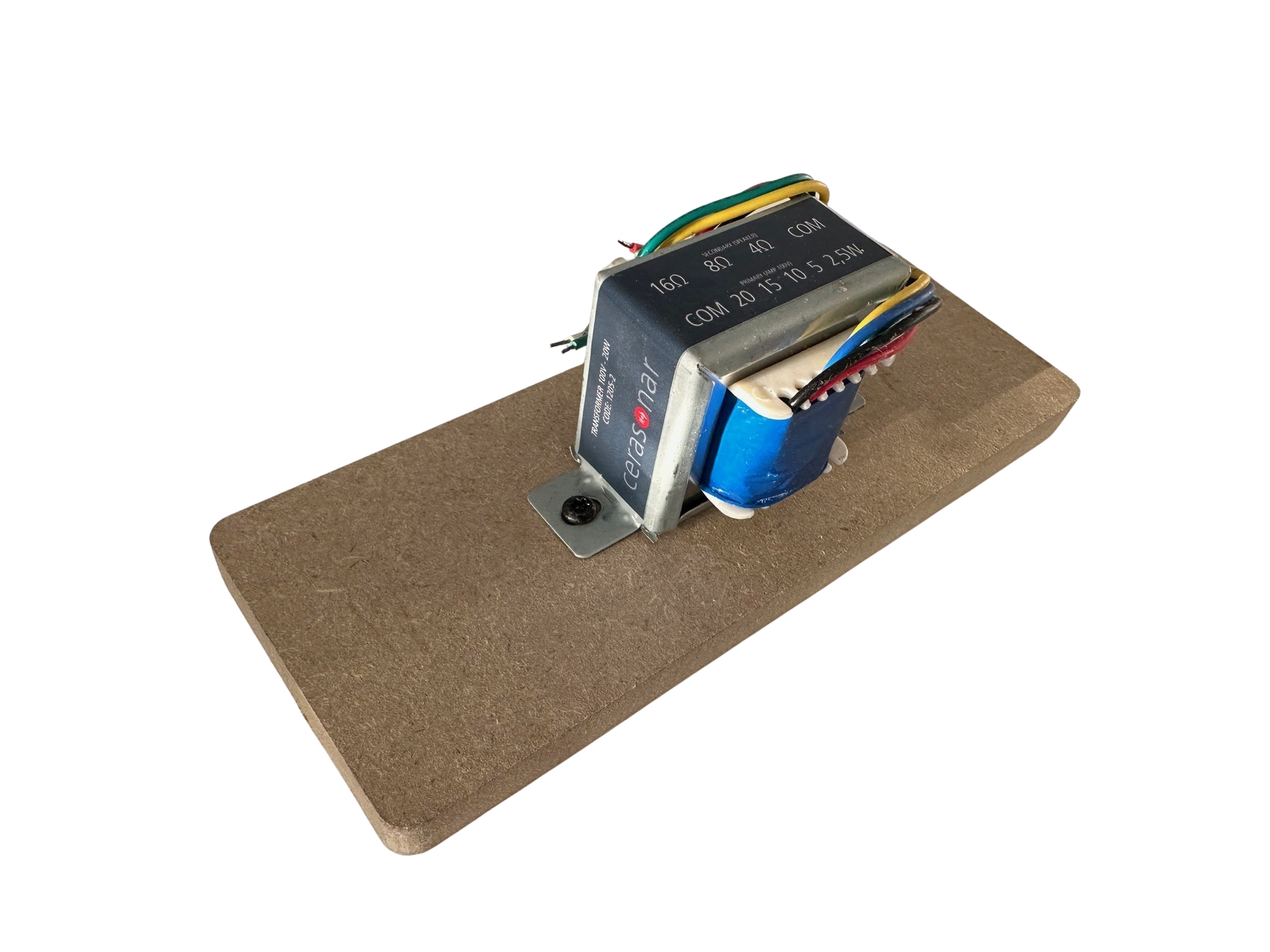

Transformateur 100 V – 20 W
Recommandé pour :
- cerasonar 1520 fit
Configuration technique :
- Entrée primaire : 100 V
- Sortie secondaire : 16 ohms, 8 ohms ou 4 ohms
- Prises de puissance sélectionnables : 20 W, 15 W, 10 W, 5 W ou 2,5 W
Pour les nouveaux systèmes audio distribués basés sur le format compact 1520, la cerasonar 1520 fit - 100V constitue une alternative avec transformateur 100 V entièrement intégré, ne nécessitant aucun transformateur externe.
Transformateur 100 V – 50 W
Recommandé pour :
- cerasonar 2525 fit
- cerasonar 4062 reference
- cerasonar 4062 architect
Configuration technique :
- Entrée primaire : 100 V
- Sortie secondaire : 16 ohms, 8 ohms ou 4 ohms
- Prises de puissance sélectionnables : 50 W, 37,5 W, 25 W, 12,5 W ou 6,25 W
La cerasonar 4062 architect doit être utilisée avec le cerasonar cs-500dsp4 et le préréglage DSP d’usine spécifiquement accordé. Un amplificateur 100 V universel sans le préréglage DSP cerasonar correspondant ne doit pas être utilisé avec ce modèle.

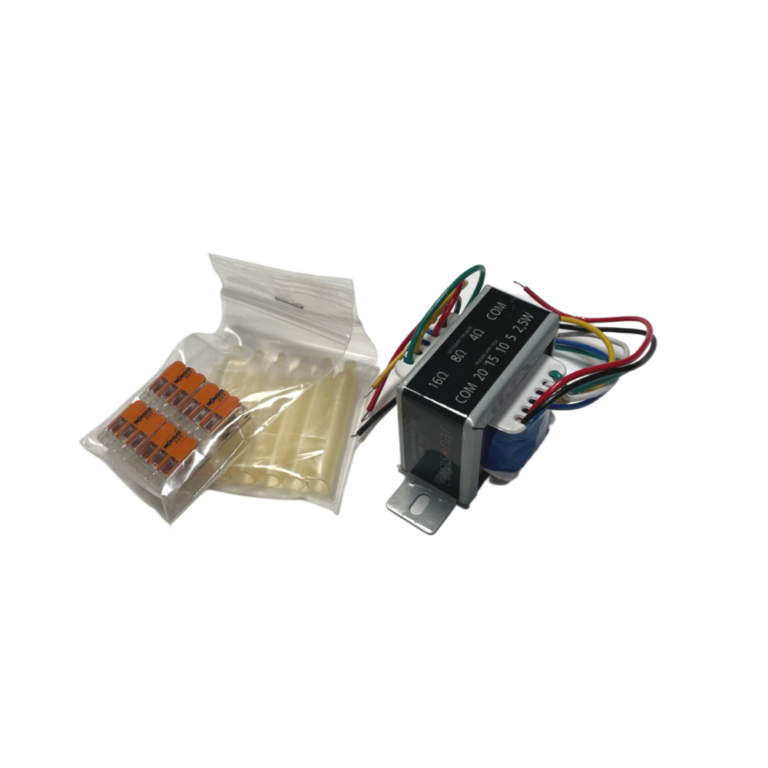

Contenu de la livraison
Chaque version du transformateur est livrée avec :
- Transformateur 100 V cerasonar
- Borne de connexion WAGO 221
- Gaines thermorétractables
transformator 100v - 20w
suitable for:
- 1520 fit
- Primary (amp): 100v
- Secondary (speaker): 16Ω, 8Ω and 4Ω
- Power settings: 20w, 15w, 10w, 5w, 2,5w
- Delivery content: transformer 100 v - 20w,
wago 221 connecting clamp,
shrink sleeves - Suitable amp: cerasonar cs-500dsp4
or
universal 100v amp
transformator 100v - 50w
suitable for:
- 2525 fit
- 4062 reference
- 4062 architect
- Primary (amp): 100v
- Secondary (speaker): 16Ω, 8Ω and 4Ω
- Power settings: 50w, 37,5w, 25w, 12,5w, 6,25w
- Delivery content: transformer 100 v - 50w,
wago 221 connecting clamp,
shrink sleeves - Suitable amp:
cerasonar cs-500dsp4
or universal 100v amp
DOWNLOAD the latest datasheet for the cerasonar 100 V line transformer (PDF). Includes the 20 W and 50 W versions, selectable power taps and primary and secondary connection data.
DOWNLOAD the architectural specification for the cerasonar 100 V line transformer (PDF, nine languages). Use the tender text to define loudspeaker compatibility, transformer version, power tap and 100 V channel loading.
