Stéréo haut de gamme invisible
Exemple de système · Salon
Stéréo haut de gamme au salon
Deux 6280 reference pro reproduisent les canaux gauche et droit. Deux caissons de grave invisibles prolongent la réponse dans l’extrême grave. Les quatre éléments disparaissent dans le mur fini.
Voir le système dans le catalogueVue du salon, nomenclature et affectation des canaux · p. 10–11Le cs-2000dsp4 alimente chacun des quatre panneaux sur un canal dédié.
Comment les panneaux s’intègrent-ils dans la maçonnerie ?
Positionner l’installation frame (backbox) 6280 avec sa plaque d’obturation montée. Le presse-étoupe OBO se trouve à mi-hauteur sur le côté, soit à 40 cm du bas pour ce cadre de 80 cm. Aligner l’ensemble du cadre et de sa plaque sur le futur plan du mur fini. Régler la profondeur pour que l’épaisseur totale de l’enduit sur le panneau ne dépasse pas 2 mm.
Laisser 20 mm de chaque côté entre l’installation frame (backbox) et la maçonnerie pour la mousse expansive. Régler la profondeur, fixer les tasseaux d’alignement puis injecter la mousse. Après durcissement, araser les débords. Si la pose exige des chevilles de cadre supplémentaires, les mettre en place une fois la mousse durcie.
Pour cette pose en maçonnerie, une bande à joint en fibre de verre d’au moins 75 mm couvre le joint de mousse et s’incorpore au lit d’enduit de chaque côté.
Deux cotes sont essentielles à la fixation du panneau. La tête de vis doit s’enfoncer de 1 à 2 mm sous la surface. La vis à bois doit pénétrer au maximum de 15 à 16 mm dans le contreplaqué filmé de 18 mm de l’installation frame (backbox). Choisir la longueur totale en fonction des épaisseurs réelles. Le film montre à titre d’exemple une vis d’environ 40 mm.
Ouvrir l’assistant de poseExemple de système · Restaurant
De la musique à chaque table
Avec le cerasonar SMART COVERAGE S MAX, huit 1520 fit diffusent le même signal mono dans la salle. Le cs-150smart2 assure la lecture en streaming et l’amplification des huit enceintes.
Concevoir le système du restaurantConfigurations pour salle, bar et terrasseChaque canal alimente quatre 1520 fit en version système 12 Ω branchés en parallèle. Le cs-150smart2 fonctionne sous 3 Ω par canal avec le préréglage Smart Coverage et son limiteur.
Exemple de système · Bois et placage
Le son derrière le placage bois
Deux 4062 reference pro diffusent à travers les façades fermées de l’enfilade. L’architect sub, logé dans le meuble, dirige le grave vers le dessous par un conduit flexible. Un espace libre sépare la sortie du sol.
Voir l’enfilade dans le catalogueVue du meuble et implantation du système · p. 8–9
2 × 4062 reference proEnceinte- 1 × architect subIntégration au mobilier · caisson de grave
- 1 × cs-500dsp4 v2Amplificateur DSP
Avant de fabriquer les façades, le menuisier prévoit les emplacements des enceintes, les usinages et le dégagement de la sortie de grave.
Que doivent prévoir le menuisier et l’intégrateur ?
Pour les façades. La version pour bois du 4062 reference pro se loge derrière le placage dans une poche usinée par commande numérique. Le plan du panneau détermine l’usinage. Prévoir environ 1 à 1,5 mm de jeu sur tout le pourtour. Le kit de maintien arrière sécurise le panneau collé.
Pour le son. Le préréglage Wood du cs-500dsp4 v2 est adapté à la diffusion à travers la façade. Prévoir la sortie de grave dès le dessin du socle pour que le conduit débouche librement dans la pièce.
Consulter le guide de pose pour bois et placageExemple de système · Multiroom
Trois zones sous un même plafond
Dans la cuisine, la salle à manger et le salon, une paire de 4080 ultimate est intégrée à fleur du plafond en plaques de plâtre. Chaque zone dispose de son propre cs-150smart2.
- Cuisine et salle à manger
- Choisissez la musique séparément ou groupez les deux zones dans l’application.
- Salon / TV
- Le son du téléviseur parvient à l’amplificateur du salon par HDMI ARC (PCM). La musique peut continuer dans les autres zones.
- 6 × 4080 ultimateEnceinte de plafond invisible
3 × cs-150smart2Amplificateur avec streaming · un par zone
Les six enceintes et trois amplificateurs équipent tout l’appartement de cet exemple. Dans chaque zone, une paire stéréo utilise le préréglage d’usine adapté.
Composition du plafond pour chaque enceinte
Chaque 4080 ultimate est logé dans un installation frame (backbox) 4080. Quatre tiges filetées M8 suspendent le cadre directement à la dalle en béton par le drywall ceiling anti-vibration kit. Les quatre suspensions élastiques limitent la transmission du bruit solidien. Le drywall ceiling kit 4080 fournit les surfaces de vissage des plaques de plâtre.
Exemple de système · Terrasse
Stéréo extérieure sur la terrasse
Deux concrete maxi de 8 Ω forment une paire stéréo pour cet espace extérieur. Le cs-150smart2 réserve un canal à chaque enceinte. Pour un format plus compact, le concrete mini v2 est le plus petit modèle. La photo principale montre les deux tailles.
Découvrir le concrete maxiProduit, variantes et caractéristiques techniquesSélectionner le préréglage d’usine concrete maxi pour la paire stéréo. La distance d’écoute et le bruit ambiant déterminent le niveau sonore nécessaire.

Où écoute-t-on
la musique ?
Pourquoi
cerasonar ?
Une fois la cloison refermée, chaque décision prise en amont compte. C’est pourquoi nous étudions avec vous les enceintes, leur intégration et leur amplification.
La technologie cerasonar

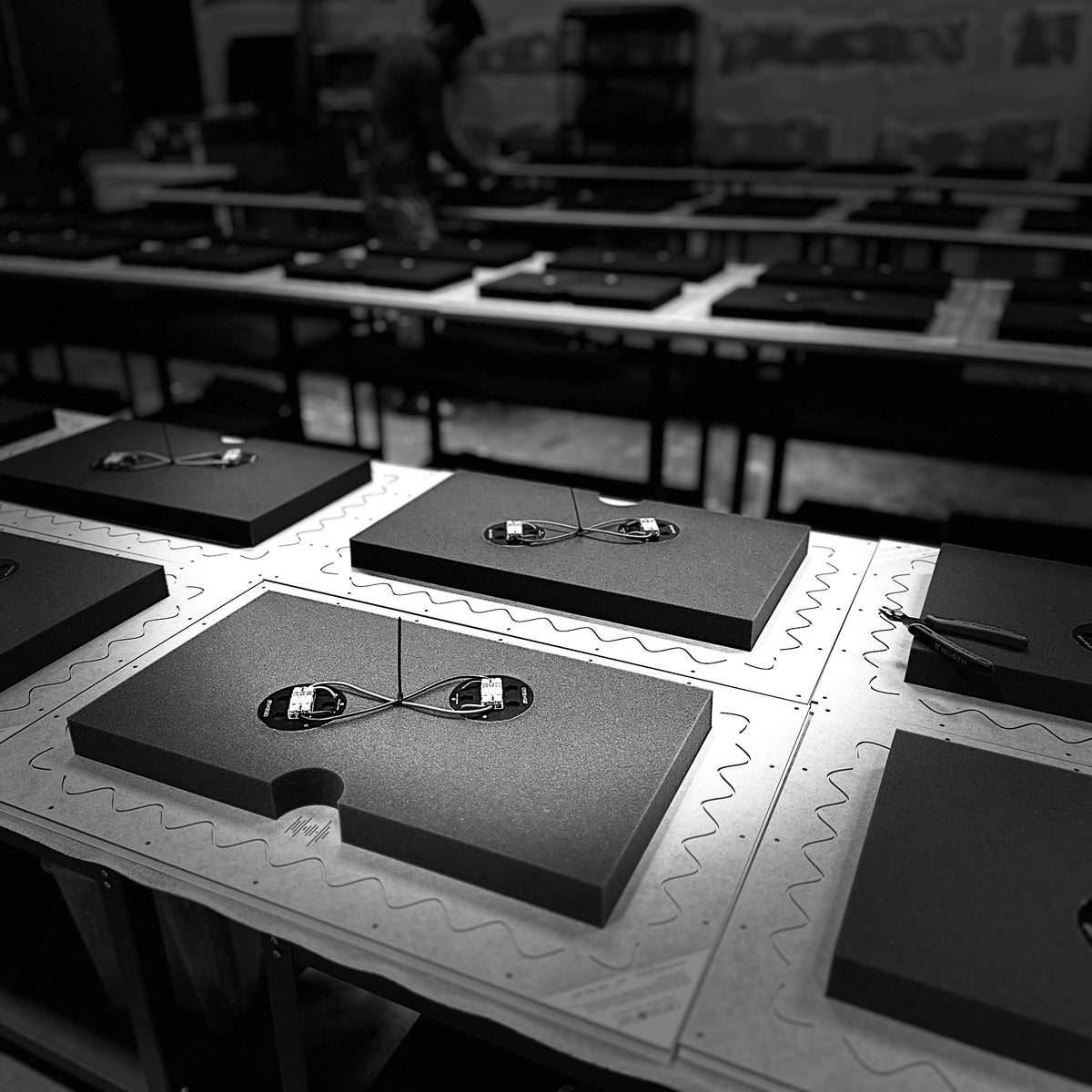

Fabriqué à la main à Worpswede
Depuis 2011, nous y développons des enceintes invisibles et fabriquons chaque panneau à la main. Pour une paroi particulière, vous pouvez étudier l’intégration directement avec notre équipe de développement.

Une solution pour les plafonds suspendus
Tous les haut-parleurs encastrables cerasonar peuvent être montés au plafond sur des supports antivibratiles. Dans l’exemple du 4080 ultimate présenté ici, quatre tiges filetées suspendent l’installation frame (backbox). Les plots en élastomère du drywall ceiling anti-vibration kit limitent la transmission des vibrations à la structure du bâtiment.

Prêt pour la mise en service
Dans le système stéréo 6280, chaque enceinte et chaque caisson dispose de son propre canal d’amplification. Sur demande, nous livrons le cs-2000dsp4 avec les préréglages DSP appropriés et des canaux étiquetés pour le raccordement sur site.
Quelle finition
prévoyez-vous ?
La surface de l’enceinte invisible vibre et rayonne le son dans la pièce. Le mode d’intégration du panneau dépend de la composition de la paroi et de la finition choisie.



Sous l’enduit et la peinture.
Ce 2525 fit est intégré à une cloison en plaques de plâtre. Après la pose et l’essai d’écoute, l’enduit assure la continuité entre le panneau et la cloison. La peinture de finition recouvre l’ensemble.
Définissez la position de l’enceinte et le passage du câble tant que l’ossature reste accessible.
Voir la pose en cloison sècheDans un mur maçonné.
L’installation frame (backbox) prend place dans une niche prévue à cet effet. La plaque provisoire et les tasseaux de montage permettent de régler son bord avant au niveau de la future surface finie. La photo montre l’ensemble fixé, une fois la plaque provisoire déposée.
Vérifiez que le mur convient et coordonnez la profondeur de la niche, l’arrivée du câble et le niveau de l’enduit fini.
Voir la pose en maçonnerieDerrière un placage bois véritable.
Le menuisier usine le logement par l’arrière du panneau en bois. L’enceinte est couplée à la fine épaisseur de matériau conservée. Côté pièce, le veinage du bois se poursuit sans interruption.
Définissez avec le menuisier le support, le placage et l’épaisseur résiduelle. Une écoute sur échantillon permet de valider la composition prévue.
Voir le film de pose sous placageQuel modèle
peut s’intégrer ?
Dès l’avant-projet, l’espace disponible oriente le choix. Comparez les dimensions et les raccordements des modèles couramment prescrits. Sélectionnez un nom de modèle pour ouvrir sa fiche.
| Modèle et application | Largeur × hauteur | Profondeur du produit |
|---|---|---|
| 1520 fit · 12 Ω Huit enceintes pour restaurant avec SMART COVERAGE S MAX | 163 × 234 mm | 53,5 mm |
| 2525 fit Format compact pour la diffusion répartie | 253 × 289 mm | 53,5 mm |
| 4062 architect v2 Faible profondeur pour murs et plafonds | 400 × 620 mm | 30 mm |
| 4062 reference pro Stéréo intégrée au mur ou derrière un placage¹ | 400 × 620 mm | 58,5 mm |

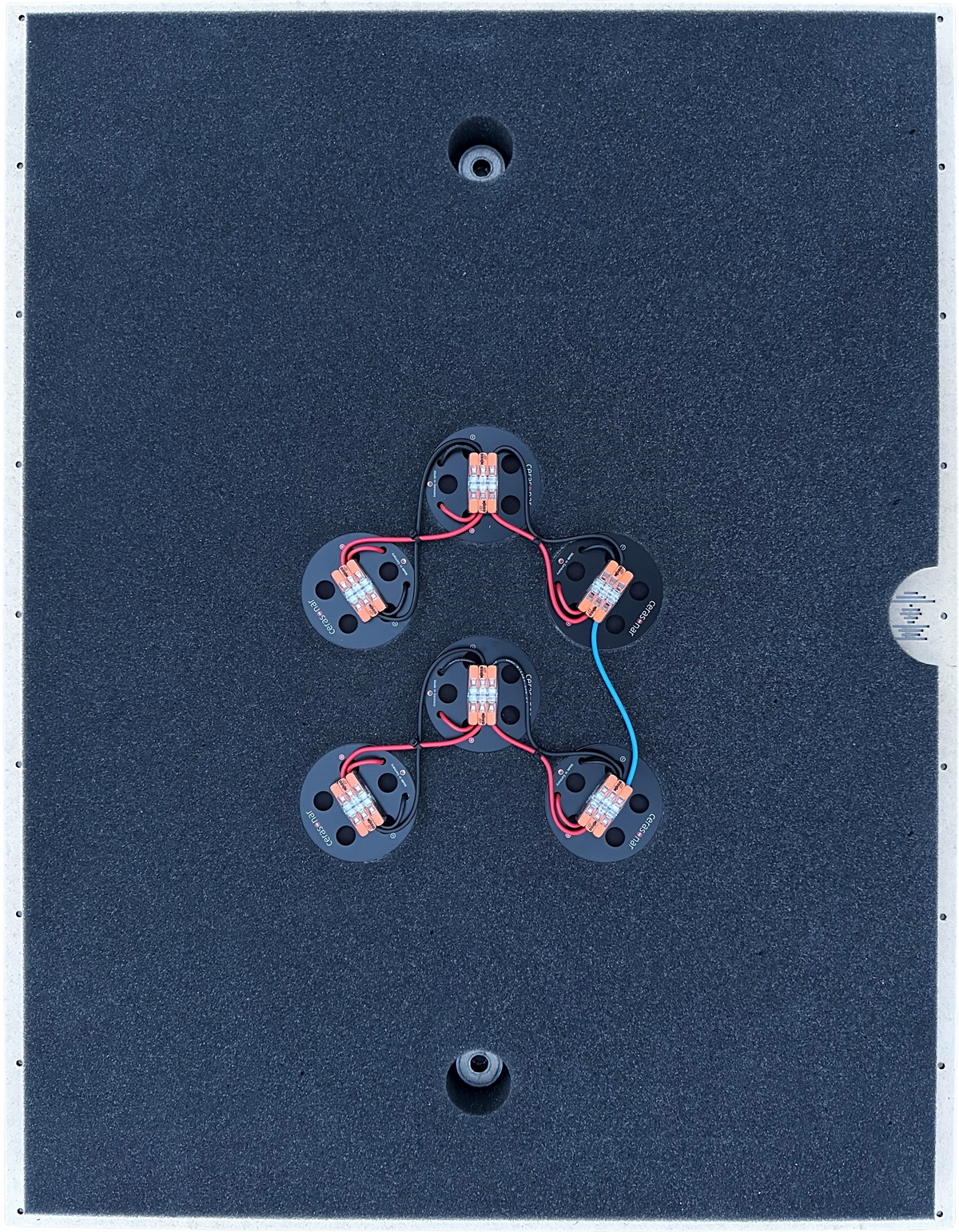

| 6280 reference pro Enceinte principale pour la stéréo et le cinéma | 620 × 800 mm | 58,5 mm |

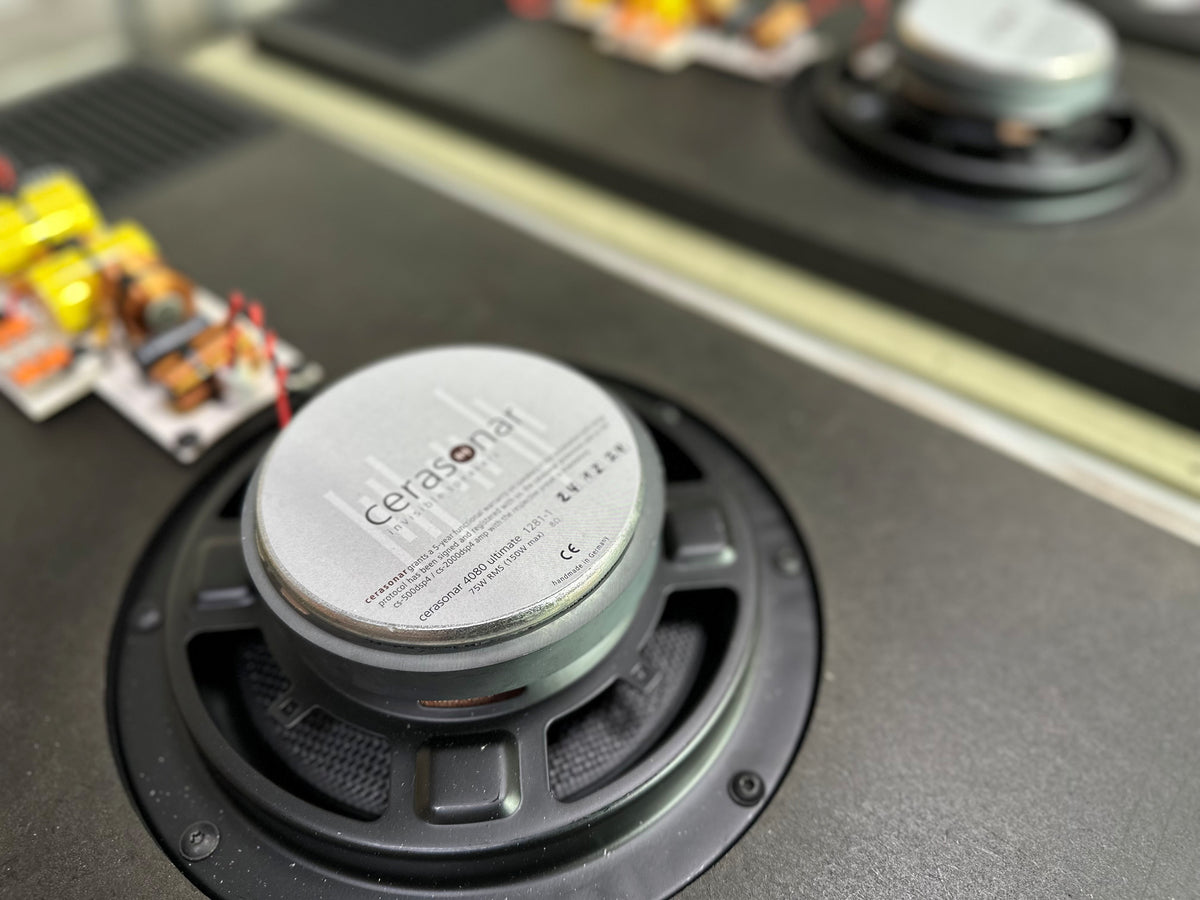

| 4080 ultimate Reproduction musicale avec haut-parleur de graves intégré | 400 × 800 mm | 93 mm |
La profondeur indiquée est celle de l’enceinte. Prévoyez un espace supplémentaire pour l’installation frame (backbox), les connecteurs et le passage des câbles. ¹ Pour le placage, choisissez la version prévue pour la pose sur bois.
En savoir plus dans le catalogue| Modèle et application | Largeur × hauteur | Profondeur du produit |
|---|---|---|
| architect sub Caisson avec sortie déportée, adapté aussi au mobilier | 341 × 416 mm | 203 mm |
| 4080 sub Panneau affleurant pour mur ou plafond | 400 × 800 mm | 93 mm |

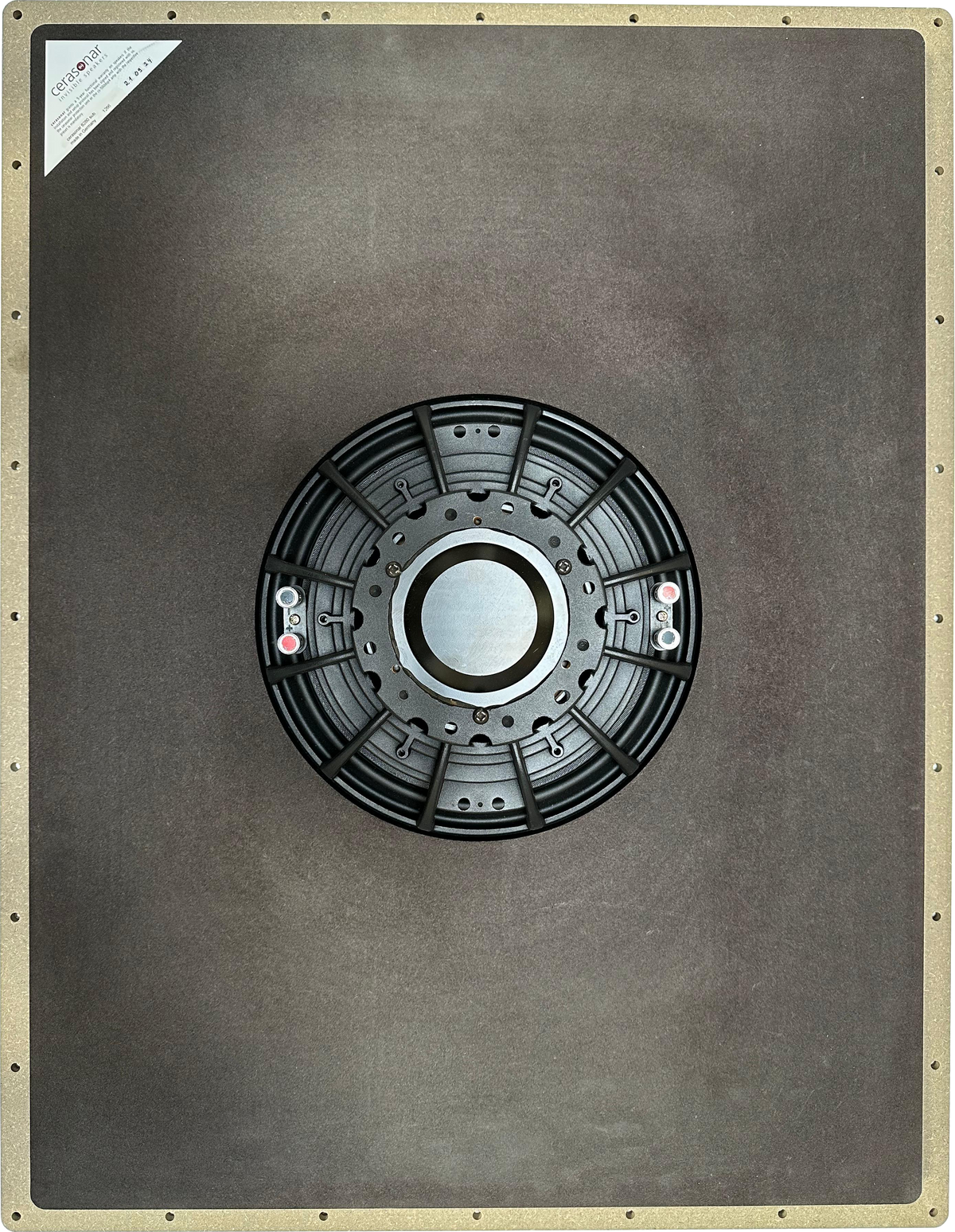

| 6280 sub Caisson de 12 pouces pour la stéréo de référence et le cinéma | 620 × 800 mm | 111,5 mm |
Pour l’architect sub, prévoyez la place nécessaire au conduit et à sa sortie. Pour le 6280 sub, intégrez à l’étude le câblage des deux bobines et l’affectation des canaux.
En savoir plus dans le catalogue| Modèle et source | Sorties | Puissance sous 4 Ω |
|---|---|---|
| cs-150smart2 Streaming, TV via HDMI ARC (PCM) | 2 canaux | 2 × 75 W |
| cs-500dsp4 v2 Source audio analogique, commande par réseau | 4 canaux | 4 × 125 W |
| cs-2000dsp4 Source audio analogique ou réseau Dante | 4 canaux | 4 × 500 W |
Les puissances sont indiquées sous 4 Ω pour chaque modèle. La charge raccordée, le modèle d’enceinte et son préréglage DSP d’usine déterminent le dimensionnement de chaque canal.
En savoir plus dans le cataloguePenser le son
selon le lieu.
Dans un hall, la musique doit se répartir de façon homogène entre les espaces d’assise. Au cinéma, la localisation, la dynamique et le grave comptent à la place d’écoute. Choisissez l’application qui correspond à votre projet.
De la conception
à la réception.
Quatre étapes de coordination transforment une idée sonore en projet réalisable. Architectes d’intérieur, bureaux d’études audiovisuels et entreprises de second œuvre savent ainsi quels éléments se transmettre.

- Architecture intérieure et maîtrise d’ouvrage
Repérer les places d’écoute sur le plan.
Où écoute-t-on de la musique, où discute-t-on, où regarde-t-on un film ? Reportez sur le plan les places assises, les zones à commander séparément et les finitions souhaitées.
- Études audiovisuelles et électriques
Du plan au schéma des canaux.
Affectez chaque enceinte à son canal d’amplification. Définissez les cheminements de câbles, les sources, la commande et l’emplacement des amplificateurs. Indiquez le modèle et le préréglage DSP prévu sur le plan.
- Second œuvre et intégration audiovisuelle
Réceptionner la pose ensemble.
Vérifiez l’ossature et la profondeur de pose à partir du plan du modèle. Avant les finitions, écoutez chaque canal et recherchez d’éventuelles vibrations parasites. Photographiez les positions et les cheminements de câbles.
- Peinture et intégration audiovisuelle
Remettre l’installation finie aux utilisateurs.
Réalisez la finition validée. Après séchage, faites un essai d’écoute et présentez les commandes aux futurs utilisateurs. Remettez-leur le schéma des canaux, les réglages et les photos de pose.
Documents pour
la conception.
Du premier échange avec la maîtrise d’ouvrage à la coordination avec l’entreprise chargée de la pose.
Le catalogue cerasonar
Exemples de pièces, compositions de systèmes et plans de pose pour vos réunions de projet.
Ouvrir le catalogue · PDFConfigurer un système
Indiquez la pièce, le niveau d’écoute et le grave souhaité. Le configurateur propose une liste de composants que vous pouvez adapter.
Choisir une notice de pose
Sélectionnez le modèle et la composition du mur ou du plafond pour accéder aux étapes correspondantes.
Fiches techniques et descriptifs pour CCTP
Sélectionnez le modèle dans la gamme. Sa fiche produit donne accès aux documents de prescription.

Une écoute
à Worpswede.
Apportez un morceau que vous connaissez bien. Deux présentoirs indépendants permettent d’entendre comment les enceintes invisibles restituent les voix et ce qu’un caisson séparé apporte au même morceau.
Les démonstrations mettent en œuvre les 2525 fit, 4080 ultimate et 6280 reference pro. Pour les gammes ultimate et reference pro, le préréglage DSP adapté permet de comparer l’écoute avec et sans renfort de grave. Les présentoirs sont également disponibles pour votre showroom.
